弧形篩是一種專門進行固液分離的篩分設備，對細粒物料進行分級、脫水
、脫泥、脫介效果非常好，在各行業中應用也非常廣泛。應用范圍：礦山、煤炭、石油、化肥、化工、冶金、造紙、糧食、食鹽、環保等行業。

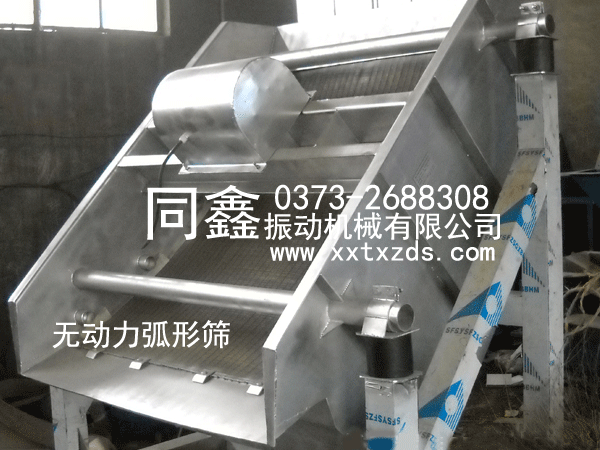

左圖：無動力弧形篩；
右圖：振動弧形篩

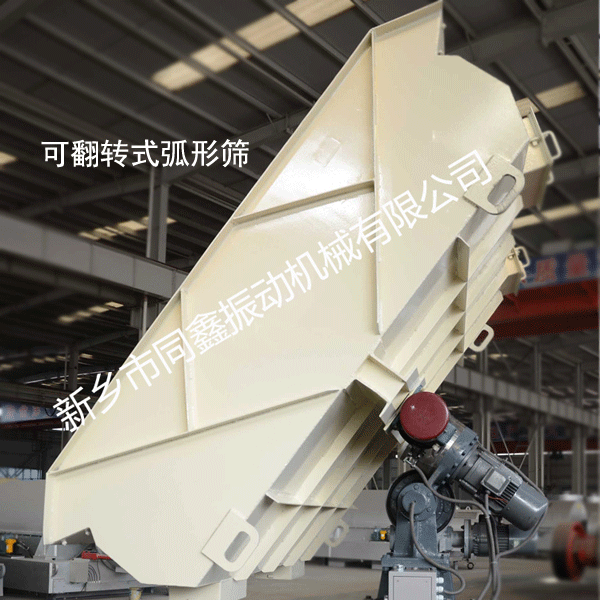

弧形篩主要應用于選煤廠、選礦廠對細粒物料進行有效的分級、脫泥、脫水、脫介；產品優勢：脫水效果好，篩分效率高，不堵網；不銹鋼條縫篩面更耐用。同鑫公司生產的弧形篩有兩種供用戶選用：①不帶（振動電機）激振源的無動力弧形篩；②帶振動電機（激振源）的振動弧形篩；另外，還有可翻轉式弧形篩供客戶選用。
同鑫弧形篩產品概述：

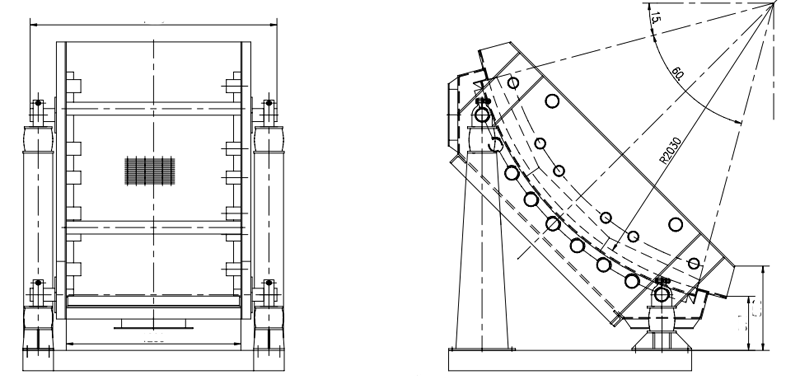

弧形篩主要用于洗煤廠及選礦廠對物料進行預先脫水、脫泥、脫介作業，分級煤泥回收?；⌒魏Y一般安裝在動力篩之前，以減少動力篩面積，它結構簡單、占地面積小、脫水效果好、便于維修、物料不易堵塞；也可與水旋流器配套使用,該篩機是由包角45度、60度；曲率半徑2030mm篩箱構成；弧形篩面、篩框采用樞軸專向結構，能旋轉180度，延長篩面使用壽命。
同鑫弧形篩產品優勢：
1、結構簡單，不需動力也可以篩分，處理能力和篩分效率比條縫篩分機高；
2、處理量大，效率高，專門對物料進行脫水、脫介；
3、全封閉結構、無泄露、改善車間工作環境；
4、篩箱和篩網根據用戶要求可采用不銹鋼材質制作，以及篩面角度成弧形透網，易滲漏、耐磨、耐腐蝕；
5、可自動清洗篩板和進料口。
同鑫弧形篩產品工作原理：

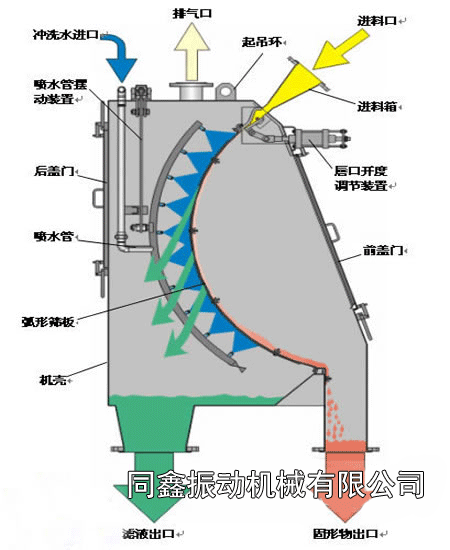

弧形篩的脫水原理是依靠篩條入料側，尖銳的棱邊對煤泥水的切割作用，將煤泥水分離出去；根據使用場合和物料水分的懸殊，弧形篩又分振動弧形篩和無動力弧形篩。HS弧形篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長使用壽命，操作靈活方便。
同鑫弧形篩產品主要技術參數表：
弧形篩型號說明:
HXS □ □
┬ ┬ ┬ ┬
│ │ │ └────────篩網層數
│ │ └──────────篩面長度mm
│ └────────────篩面寬度mm
└──────────────弧形振動篩
|
型號 |
處理量
t/h |
篩寬 |
弧形半徑
R(mm) |
包角 (度) |
篩孔尺寸 |
|
HXS0715 |
40-80 |
700 |
2030
|
45 |
0.3-1.0 |
|
HXS1015 |
60-120 |
1000 |
45 |
|
HXS1315 |
90-180 |
1300 |
45 |
|
HXS1615 |
120-220 |
1600 |
45 |
|
HXS1915 |
160-300 |
1900 |
45 |
|
HXS2215 |
200-360 |
2200 |
45 |
|
HXS0720 |
40-80 |
700 |
60 |
|
HXS1020 |
60-120 |
1000 |
60 |
|
HXS1320 |
90-180 |
1300 |
60 |
|
HXS1620 |
120-120 |
1600 |
60 |
|
HXS1920 |
160-300 |
1900 |
60 |
|
HXS2220 |
200-36 |
2200 |
60 |
|
HXS2420 |
220-400 |
2400 |
60 |
注：以上弧形篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。
訂貨須知:
1.訂貨時注明包角和曲率半經是否帶給料箱。
2.可根據用戶要求對不同包角和曲率半徑的弧形篩進行設計和制造。
同鑫弧形篩產品維護：
1、周檢：檢查振動器及各部分螺栓是否松動，檢查橡膠彈簧是否有破損，檢查篩面是否破損或篩孔過大，如有應及時處理。
2、月檢：檢查篩框結構本身或焊縫有無裂紋，如發現橫梁或側板有裂紋應清理表面，在末端鉆5毫米孔鏟出坡口并預熱補焊，補焊應確保焊透，焊后將縫磨平，再加上加強板，為避免應力集中不允許自行在篩框上進行開孔和焊接附件。
3、年檢：如果是有動力弧形篩，應對振動電機進行大檢修、振動電機應全部拆開進行維護，如滾動軸承點蝕、破裂應予以報廢，重新裝配時要注意偏心塊的位置要保持同一相位。
